Koji je princip transmitera nivoa?

Hej tamo! Kao dobavljač odašiljača nivoa, često me pitaju o principu koji stoji iza ovih odličnih uređaja. Pa, mislio sam da ću uzeti trenutak da vam to razložim na čistom engleskom.

Počnimo od osnova. Davač nivoa je uređaj koji mjeri nivo tečnosti ili čvrste materije u rezervoaru ili kontejneru. Zatim pretvara ovo mjerenje u električni signal koji se može poslati kontrolnom sistemu ili displeju. Ovo omogućava operaterima da paze na nivo svojih supstanci i da preduzmu mere kada je to potrebno, kao što je punjenje rezervoara ili sprečavanje prelivanja.

Postoji nekoliko tipova predajnika nivoa, od kojih svaki ima svoj jedinstveni princip rada. Ali najčešći spadaju u nekoliko glavnih kategorija: hidrostatički, ultrazvučni, radarski i kapacitivni.

Hidrostatički predajnici nivoa

Hidrostatički transmiteri nivoa rade na principu merenja pritiska koji vrši kolona tečnosti. Znate kako što dublje uđete u bazen, to je veći pritisak na uši? Ovdje je ista ideja. Pritisak na dnu rezervoara je direktno proporcionalan visini tečnosti iznad njega.

Koristimo senzor pritiska na dnu rezervoara za merenje ovog pritiska. Senzor pretvara pritisak u električni signal, koji se zatim obrađuje od strane predajnika. Predajnik uzima u obzir gustinu tečnosti i neke faktore kalibracije kako bi izračunao stvarni nivo tečnosti u rezervoaru.

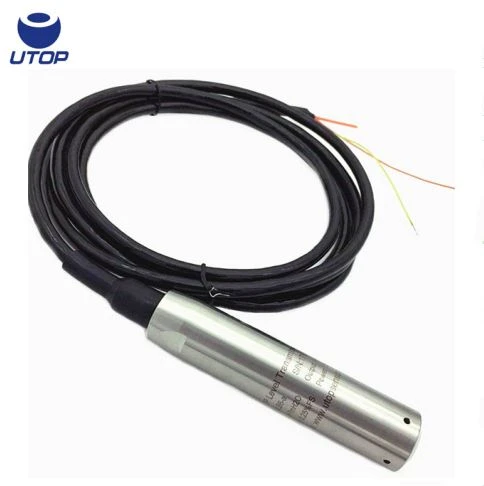

Ovi odašiljači su odlični jer su jednostavni, pouzdani i mogu raditi sa širokim rasponom tekućina. Obično se koriste u aplikacijama kao što su rezervoari za vodu, rezervoari za ulje i skladištenje hemikalija. Ako tražiteSenzor nivoa ulja, hidrostatički bi mogao biti dobar izbor.

Ultrazvučni predajnici nivoa

Ultrazvučni predajnici nivoa koriste zvučne talase za merenje nivoa supstance. Predajnik šalje ultrazvučne valove visoke frekvencije prema površini tekućine ili čvrste tvari u spremniku. Kada ovi talasi udare u površinu, oni se odbijaju (eho) do predajnika.

Predajnik mjeri vrijeme potrebno da zvučni talasi putuju do površine i nazad. Pošto znamo brzinu zvuka u vazduhu (ili medijumu u rezervoaru), možemo izračunati udaljenost od predajnika do površine supstance. Oduzimanjem ove udaljenosti od ukupne visine rezervoara dobijamo nivo supstance.

Jedna od prednosti ultrazvučnih predajnika nivoa je to što su beskontaktni. To znači da ne moraju dodirivati ​​tvar koja se mjeri, što je odlično za mjerenje korozivnih, viskoznih ili prljavih materijala. Međutim, na njih mogu uticati faktori kao što su temperatura, vlažnost i prisustvo pene ili prašine u rezervoaru.

Radarski predajnici nivoa

Radarski predajnici nivoa rade na sličnom principu kao i ultrazvučni, ali koriste elektromagnetne talase (radio talase) umesto zvučnih talasa. Odašiljač šalje radarske valove prema površini tvari u spremniku. Kada ovi talasi udare u površinu, reflektuju se nazad do predajnika.

Predajnik mjeri vrijeme potrebno da radarski valovi putuju do površine i nazad. Poznavajući brzinu svjetlosti (što je brzina kojom putuju radarski valovi), može izračunati udaljenost do površine, a time i nivo tvari.

Radarski predajnici nivoa su vrlo precizni i mogu raditi u širokom spektru industrijskih primjena. Na njih ne utiču faktori kao što su temperatura, pritisak ili prisustvo prašine i pene na isti način kao na ultrazvučne predajnike. Obično se koriste u aplikacijama gdje je potrebna visoka preciznost, kao što je industrija nafte i plina.

Kapacitivni predajnici nivoa

Kapacitivni predajnici nivoa rade na osnovu promene kapacitivnosti. Kapacitet je mjera sposobnosti objekta da pohrani električni naboj. Predajnik ima sondu koja je umetnuta u rezervoar. Kapacitet između sonde i zida rezervoara (ili referentne elektrode) se menja u zavisnosti od nivoa supstance u rezervoaru.

Kada je sonda u kontaktu s tekućinom ili krutom tvari, dielektrična konstanta medija oko sonde se mijenja. Budući da je kapacitivnost povezana s dielektričnom konstantom, promjena u nivou tvari uzrokuje promjenu kapacitivnosti. Predajnik mjeri ovu promjenu kapacitivnosti i pretvara je u mjerenje nivoa.

Kapacitivni transmiteri nivoa su pogodni za merenje i tečnosti i čvrstih materija. Jednostavne su, lako se instaliraju i mogu dobro raditi u aplikacijama gdje je supstanca provodljiva ili neprovodljiva. Na primjer, našePVDF kućište predajnika nivoakoristi kapacitivni princip u mnogim slučajevima, a PVDF kućište ga čini otpornim na koroziju.

Naš asortiman transmitera nivoa

U našoj kompaniji nudimo širok izbor predajnika nivoa koji zadovoljavaju različite potrebe kupaca. NašRS485 predajnik nivoaje popularan izbor. RS485 komunikacioni interfejs omogućava komunikaciju na daljinu i jednostavnu integraciju sa kontrolnim sistemima.

Bilo da vam je potreban transmiter nivoa za mali rezervoar za vodu u vašoj fabrici ili veliki rezervoar za skladištenje nafte u rafineriji, mi ćemo vas pokriti. Naši proizvodi su poznati po visokoj kvaliteti, tačnosti i pouzdanosti. Proveli smo godine usavršavajući našu tehnologiju kako bismo bili sigurni da naši predajnici nivoa mogu izdržati teške uvjete u različitim industrijskim okruženjima.

Zašto odabrati nas?

Mi smo više nego samo dobavljač. Mi smo vaš partner u pronalaženju pravog rješenja za mjerenje nivoa. Naš tim stručnjaka je uvijek spreman pomoći vam da odaberete najbolji predajnik nivoa za vašu specifičnu primjenu. Možemo vam pružiti detaljne tehničke savjete, upute za instalaciju i podršku nakon prodaje.

Razumijemo da svaki kupac ima jedinstvene zahtjeve. Zato nudimo prilagođena rješenja. Ako vam je potreban odašiljač nivoa sa specifičnim karakteristikama ili specifikacijama, možemo raditi s vama na razvoju proizvoda koji tačno odgovara vašim potrebama.

Kontaktirajte nas za kupovinu

Ako tražite predajnik nivoa, bilo da je to aSenzor nivoa ulja, anRS485 predajnik nivoa, ili aPVDF kućište predajnika nivoa, ne ustručavajte se kontaktirati. Tu smo da odgovorimo na sva vaša pitanja i pomognemo vam da donesete odluku o kupovini.

Hajde da radimo zajedno kako bismo osigurali da imate najbolje rješenje za mjerenje nivoa za vaše poslovanje. Kontaktirajte nas danas i počnimo razgovor!
